Ledningssæt til professionelle el-installationer fra PlayB

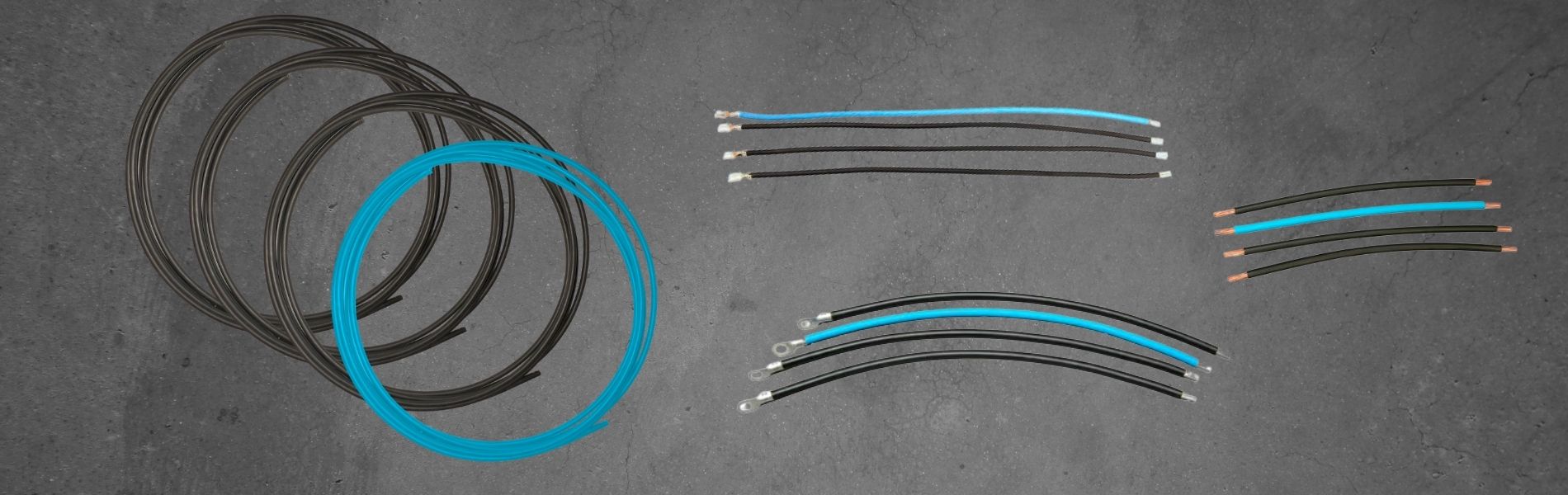

Ledningssæt fra PlayB er designet til at sikre en enkel og sikker sløjfning mellem komponenter i faste el-installationer. De leveres som halogenfri 90° monteringsledninger, i enten 6 mm² eller 16 mm², i sort og lyseblå (RAL5012).

Serien fås i flere længder og med forskellige typer endeafslutning, så løsningen kan tilpasses den konkrete installation. Der kan vælges mellem terminalrør, ringkabelsko, spadekabelsko, semistrip eller klippet ende – afhængigt af klemmetype, montageform og servicebehov.

Det brede udvalg gør produkterne velegnede til både tavlebyg, fordelingsopgaver og øvrige professionelle el-installationer, hvor der stilles krav til sikker tilslutning og overskuelig montage.

Læs mere om de enkelte varianter herunder.

Ledningssæt fra PlayB, som består af tre sorte og én lyseblå (RAL5012) 6 mm² leder, hver skåret i 5 m længde og leveret med klippede ender.

---

PB02-206160SS12SS12

Ledningssæt fra PlayB, som består af 15 sorte og 5 lyseblå (RAL5012) 6 mm² ledere, hver skåret i 160 mm længder og semistrippet 12 mm i begge ender.

---

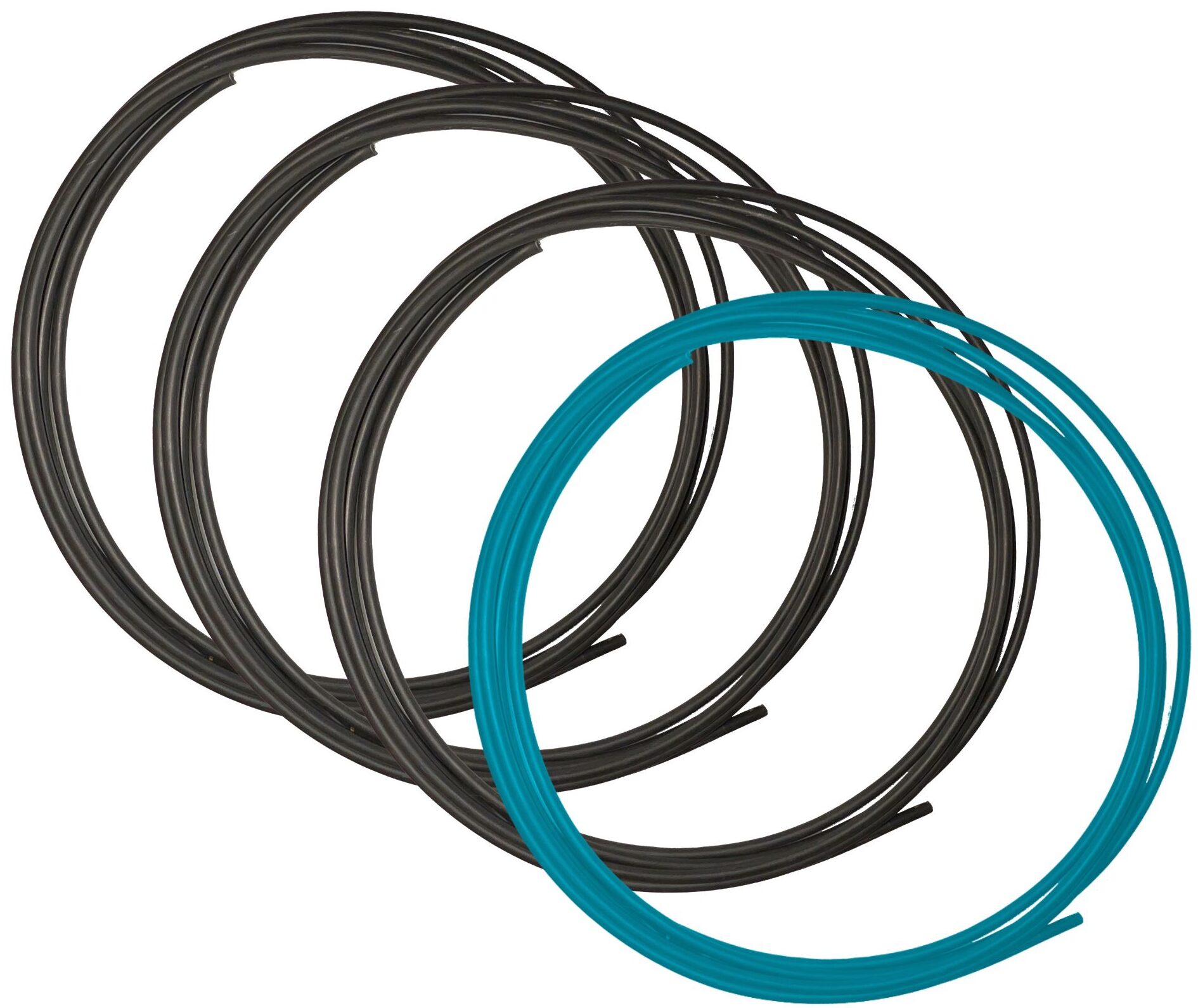

PB02-465000

Ledningssæt fra PlayB, som består af tre sorte og én lyseblå (RAL5012) 6 mm² leder, hver skåret i 5 m længde og leveret med klippede ender.

---

PB02-46500TR12SK6

Ledningssæt fra PlayB, som består af tre sorte og én lyseblå (RAL5012) 6 mm² leder, hver skåret i 500 mm længde og forsynet med et 12 mm terminalrør i den ene ende og en 6,3 × 0,8 mm spadekabelsko i den anden.

---

PB02-46500TR12SK9

Ledningssæt fra PlayB, som består af tre sorte og én lyseblå (RAL5012) 6 mm² leder, hver skåret i 500 mm længde og forsynet med et 12 mm terminalrør i den ene ende og en 9,6 × 1,1 mm spadekabelsko i den anden.

---

TYPER AF ENDEAFSLUTNING

Sættene tilbydes med flere typer endeafslutning, så montøren kan vælge den løsning, der passer til klemmetype, montage og installationskrav. Læs mere om hver type herunder:

Terminalrør (endehylstre)
Terminalrør anvendes ved tilslutning i skrue- og fjederklemmer. De samler de fine ledertråde og giver en stabil klemforbindelse med mindre risiko for løse tråde og varmgang. Typisk anvendt i tavler, klemmerækker og automationsanlæg.

Ringkabelsko
Ringkabelsko giver en meget sikker mekanisk forbindelse, da lederen fastgøres med skrue eller bolt gennem ringen. Forbindelsen kan ikke løsne sig ved vibrationer, men kræver demontering af skruen ved afmontering.
Typisk anvendt til jordforbindelser og effekt-/forsyningsterminaler.

Spadekabelsko (gaffelkabelsko)
Spadekabelsko kan monteres under en skrue uden fuld afmontering. De giver hurtig montage og nem service, men har mindre mekanisk fastholdelse end ringkabelsko.
Typisk anvendt hvor der ønskes hurtig udskiftning, f.eks. i styrekredse.

Semistrip (delvis afisoleret ende)
Ved semistrip er lederen delvist afisoleret og klar til montage. Løsningen giver fleksibilitet, da montøren selv kan vælge den endelige terminering på stedet. Anvendes ved specialtilpasninger eller variabel montage.

Klippet ende (rå leder)
Klippet ende leveres uden afisolering eller terminal og kræver efterbearbejdning før montage.
Anvendes hvor der ønskes fuld frihed til tilpasning i tavlebyg eller specialinstallationer.

Valg af endeafslutning
Valget afhænger især af klemmetype, krav til vibrationssikkerhed, servicebehov og strømniveau.
Derudover bør der tages højde for ledertværsnit (6 mm² eller 16 mm²) samt pladsforhold i installationen.
I faste installationer vælges ofte en færdig terminering, mens semistrip eller klippet ende er velegnet, når afslutningen skal tilpasses på stedet.

Datablade og dokumentation

Se datablade og dokumentation på ledningssæt for yderligere tekniske oplysninger
